一、组成及原理

　　空调管道系统是由室外机、室内机和输送管道组成，由室外机与空气进行热交换，由空调管道将介质输送到房间内的风机盘管中，冷/热水与房间内空气进行冷热交换，从而产生冷/热风，实现对房间内温度的调节。

二、管综优化

　　管道排布规则一般是有压管道让无压管道、小管道让大管道、有保温在上等，本项目基于管线排布规范并结合空间内机电管线内容将风机盘管置于梁窝，新风管梁下平铺，在新风管一侧横向空间内排布空调供回水管，遇梁、管线上翻或下翻，如图所示：

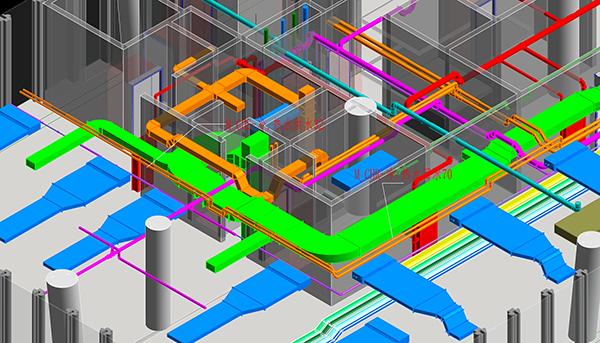

图1-1

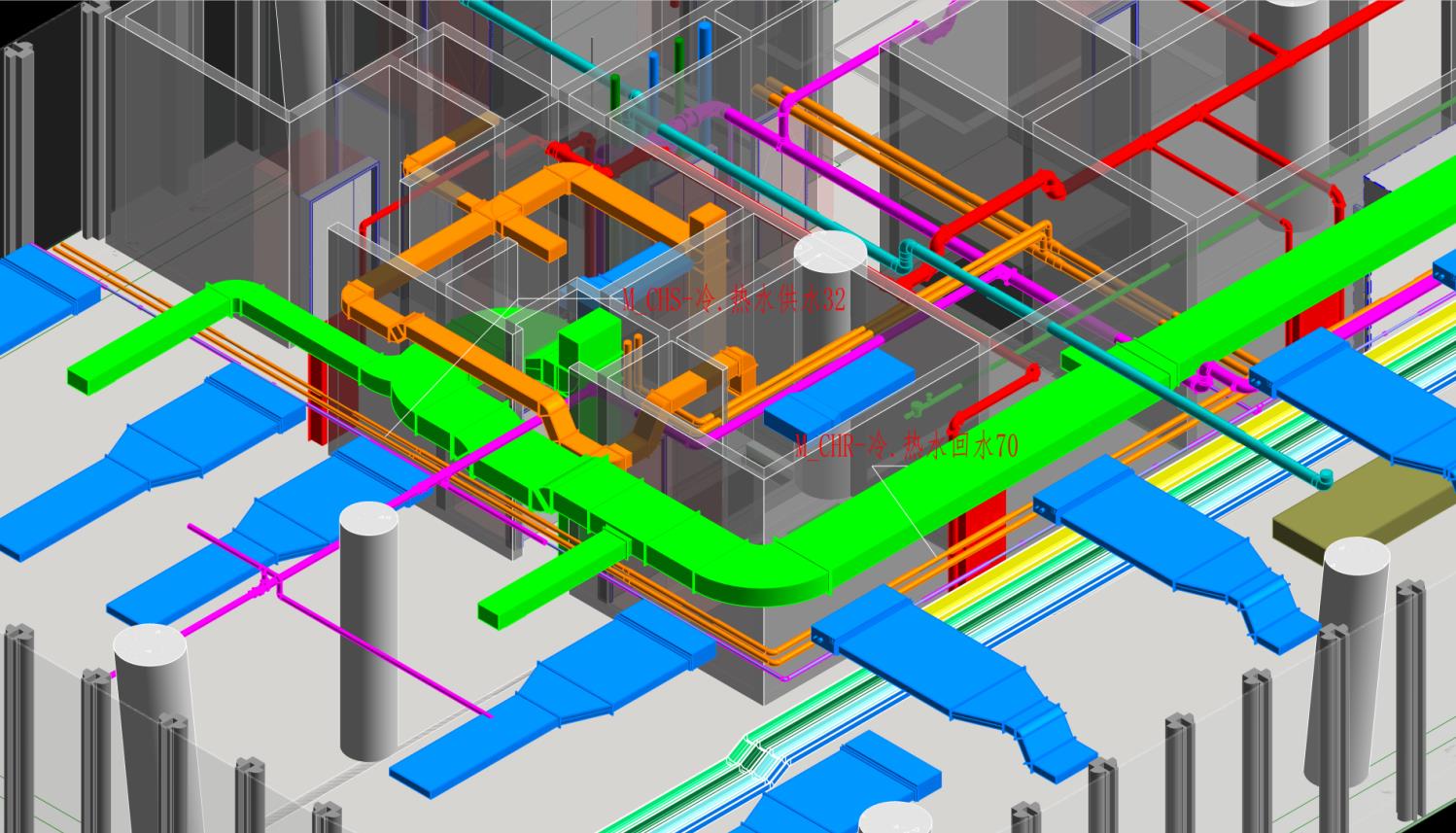

图1-2

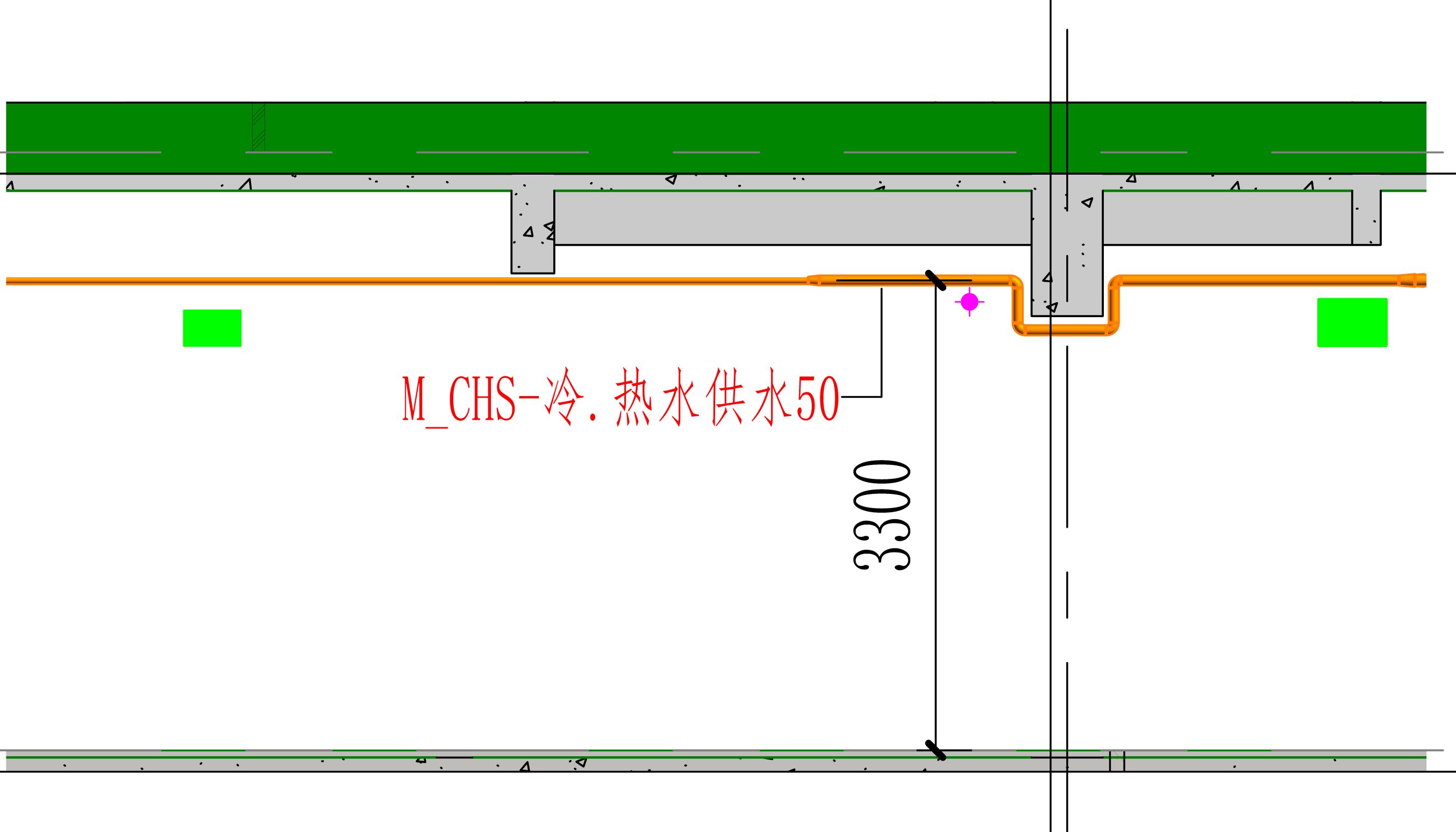

　　空调水管为了避开风管与结构梁，进行了4-5处的翻弯，满足了大部分区域净高要求，但与现场技术人员沟通过此方案却发现此处多次翻弯会造成如下几种问题：

　　1、过多的翻弯带来弯头、排气阀、泄水阀的增加；

　　2、末端风机盘管制冷效果达不到设计标准；

　　3、风机盘管上进下出会造成水封，空气排不出去，导致噪音过大。

　　于是，结合现场反馈的意见以及相关空调管道安装规范再次优化了模型,如图所示：

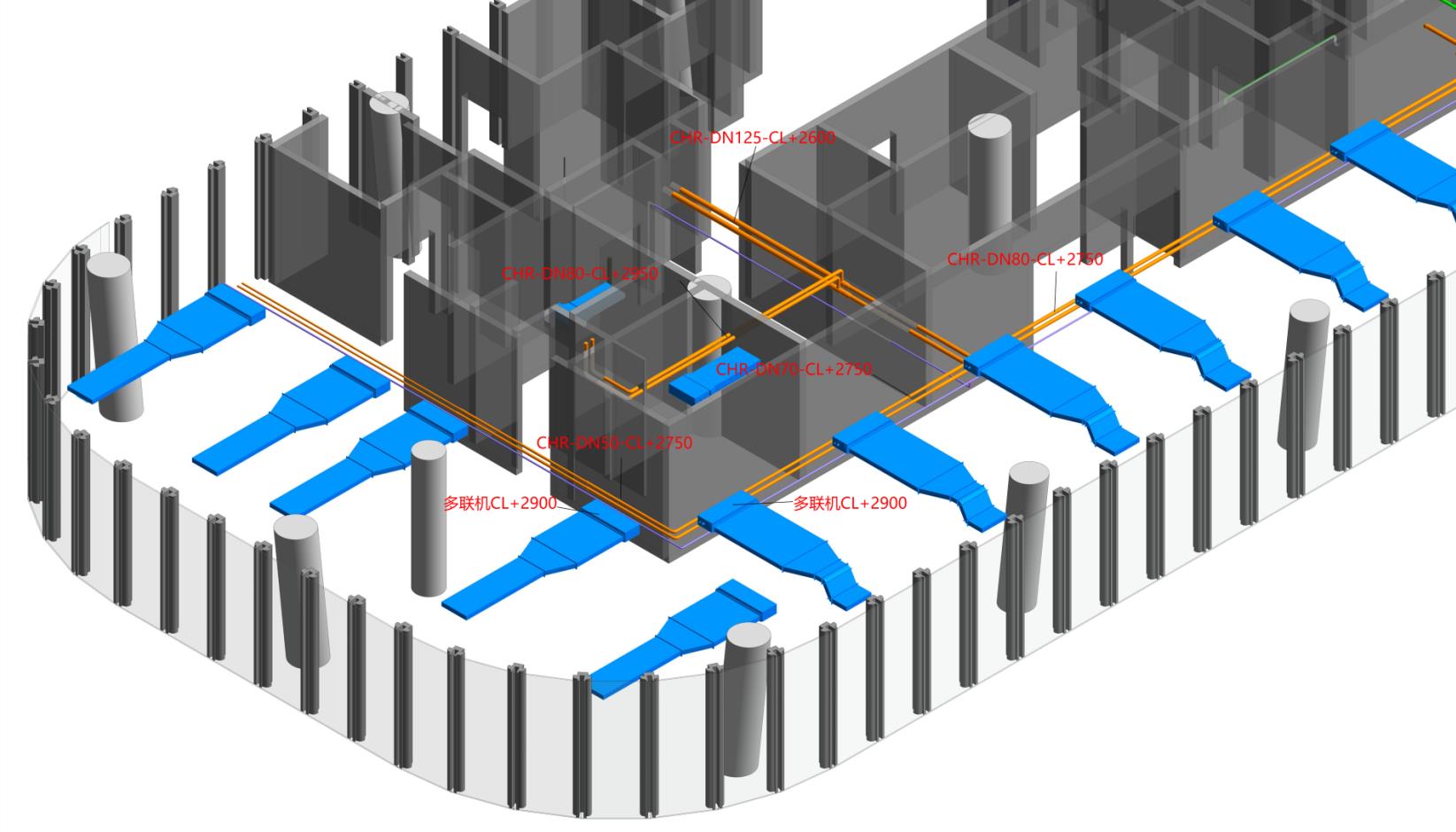

图2-1

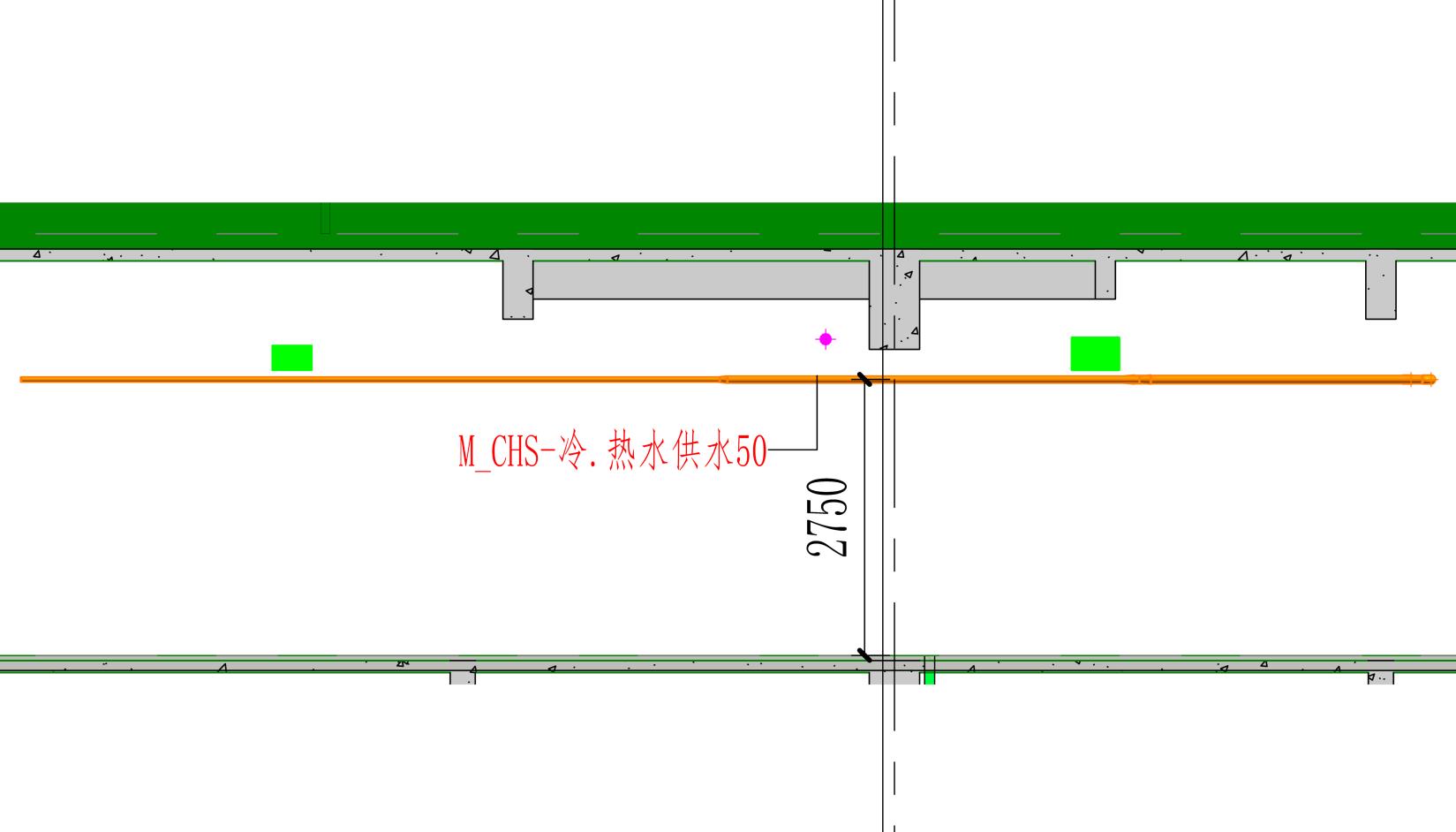

图2-2

　　首先确定风机盘管的高度，尽量梁窝放置，保证机器接口高度大于空调供回水主管高度，根据末端支管高度呈梯级式向下排布，放置于风管下侧，最后汇集至总管入管井,如图所示：


　　如遇管线密集处应在合理位置上翻并设置排气阀，在满足空调系统功能的同时减少了翻弯，减少了弯头、排气阀、泄水阀数量，节省材料成本。

三、经验总结

　　空调管道安装区别于其他专业安装，颇为复杂，需考虑因素过多，我们在利用BIM技术管综优化时不能将其与其他给水管道一样进行多次翻弯，应将其优先考虑，首先确定好末端机器高度，其次确定各支管及主干管高度，保证空调制冷效果。在本项目中，机电专业管综优化分为以下几步：

　　1、重力管贴梁底，穿梁位置确定预留套管高度尺寸；

　　2、桥架贴梁平铺，遇管线密集处上翻梁窝；

　　3、排烟管贴梁安装；

　　4、确定末端风机盘管高度(尽量放置梁窝)；

　　5、确定末端空调水管高度(低于风机盘管供回水接口高度)，主干管贴排烟风管底部；

　　6、其余管线利用排烟风管厚度横向空间平铺，遇管线在合理位置上翻。

　　BIM工作的过程也是学习的过程，应将BIM技术与现场实际相结合，作出更加合理的方案来指导施工。最后，也希望我的经验能给大家带来收获。
