　　在BIM深化管综时，我们常常因空调水管的保温及木托尺寸控制不准而影响标高，或预计尺寸与现场实际施工时尺寸偏差从而导致返工，造成不必要的损失。以下为某项目设计规范及现场实际施工尺寸。

保温材料厚度表

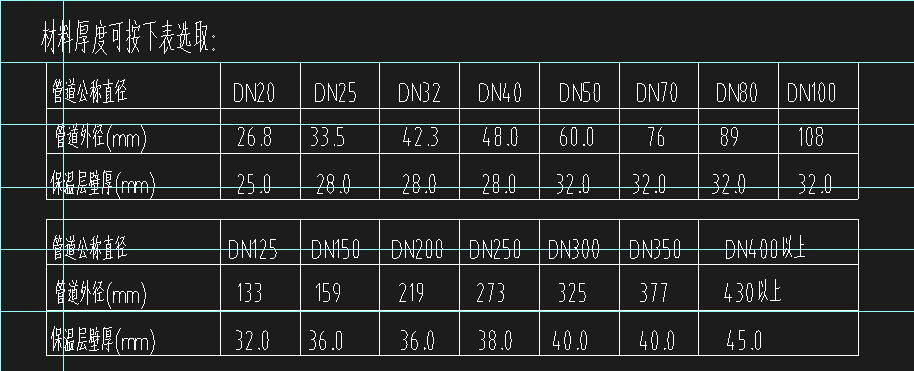

　　1、上图为设计说明中保温材料厚度表，其保温材料为闭孔橡塑隔热保温材料。在BIM管综深化时，应以空调设计说明为前提再结合现场实际施工尺寸从而考虑其保温尺寸。

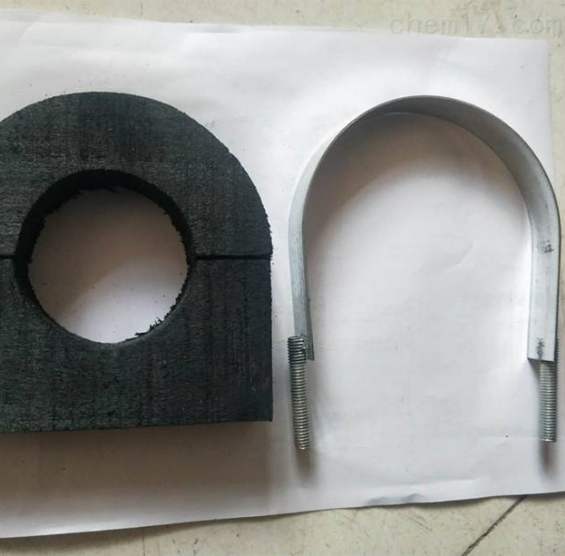

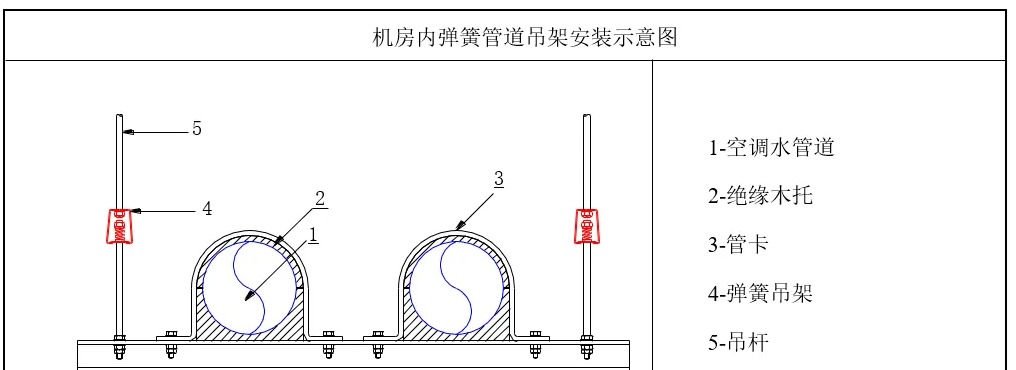

　　2、另一容易忽视的点为托码尺寸。设计规范中指定保温管道与支架之间需保温的水管采用难燃B级PE托码(防火、防水、防腐、防震)。其厚度应不小于保温层厚度，其宽度应比支吊架支撑面大30mm。以下为空调水支架施工工艺及部分常见木托样式。

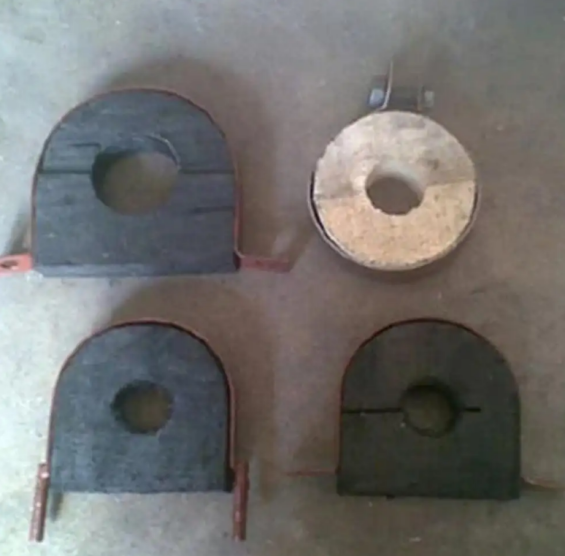

部分常见木托样式


　　3、下图为某医院项目施工空调水木托尺寸表，此表仅供参考，实际施工时应结合现场实际情况。

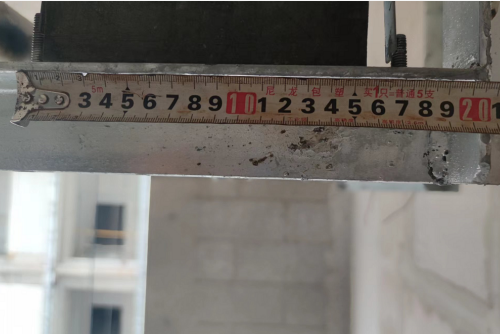

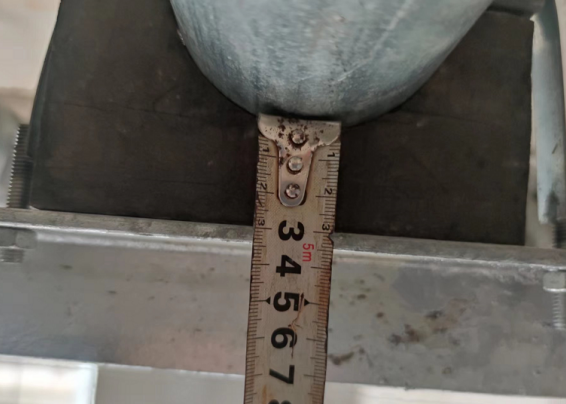

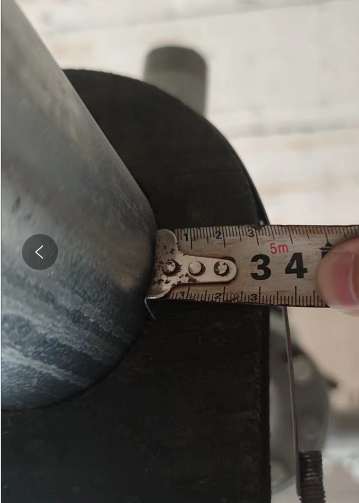

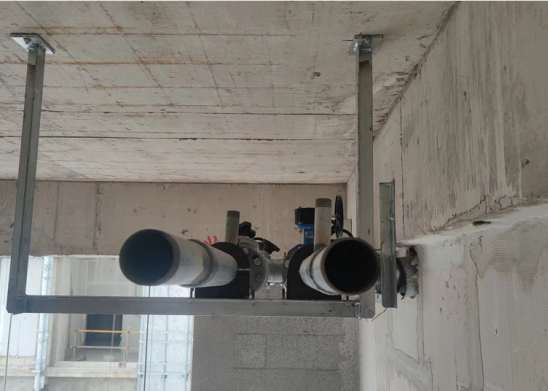

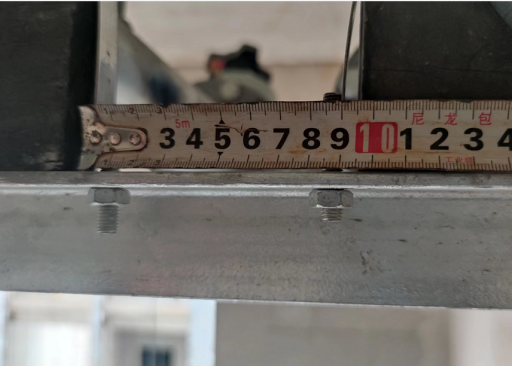

　　4、以下为现场实际施工尺寸及工艺方式。

5、现场实际施工影响因素较多(建筑、结构、人工、支架等)。在BIM模型深化时因尽可能结合实际现场施工尺寸进行管综深化，才能达到预期效果。　　

　　BIM(建筑信息模型)作为一种建设工程项目的数据化展示技术，目前已被建筑领域广泛应用。在项目进行期间，阶段性成果需各专业及时沟通，此时BIM技术更能直观地展示各专业之间的存在的问题，以便于及时调整。
