　　众所周知，在原始Revit软件上布置支吊架是一件非常困难的工作，而基于品茗插件中机电深化-支吊架布置功能，可以很简单快速地进行支吊架的布置。下文将给大家介绍布置支吊架的具体操作方法。

　　第一步：安装软件和插件。

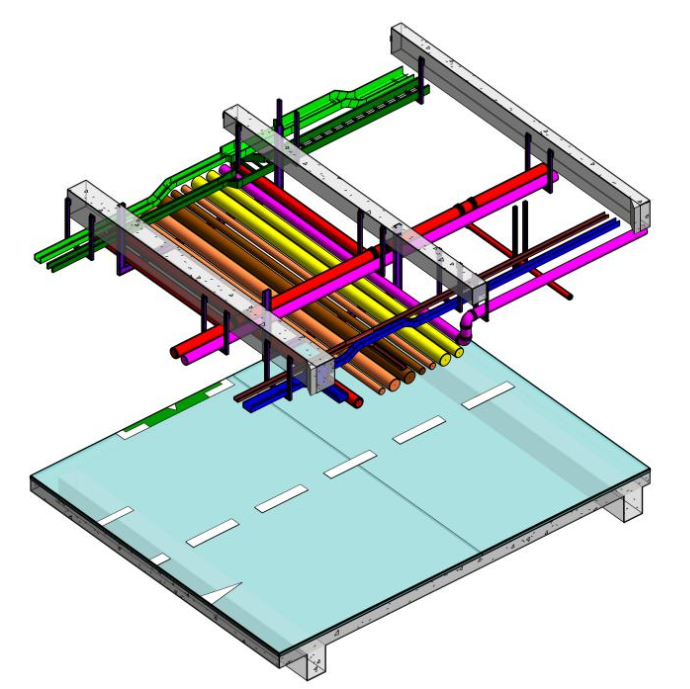

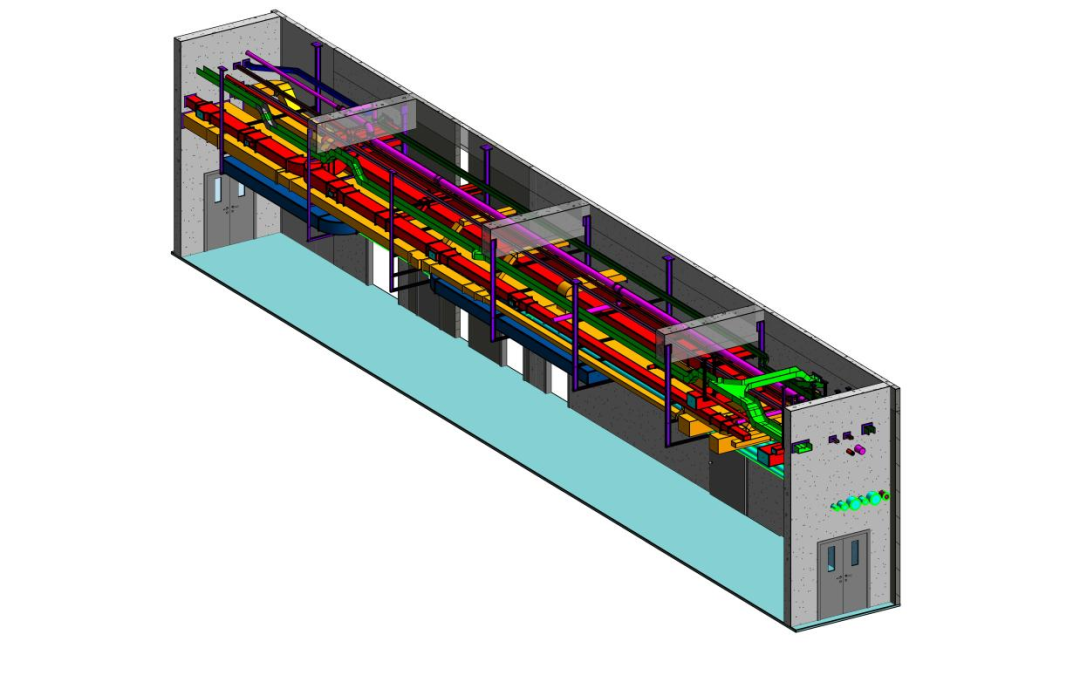

　　第二步：保证模型准确性并调整管综消除碰撞，保证机电管综在符合规范的同时尽量保证美观，以下图为例，管与管的间距管与墙的间距都要考虑全面(有保温的需要考虑保温层)，使其能合理有效的安装支吊架。

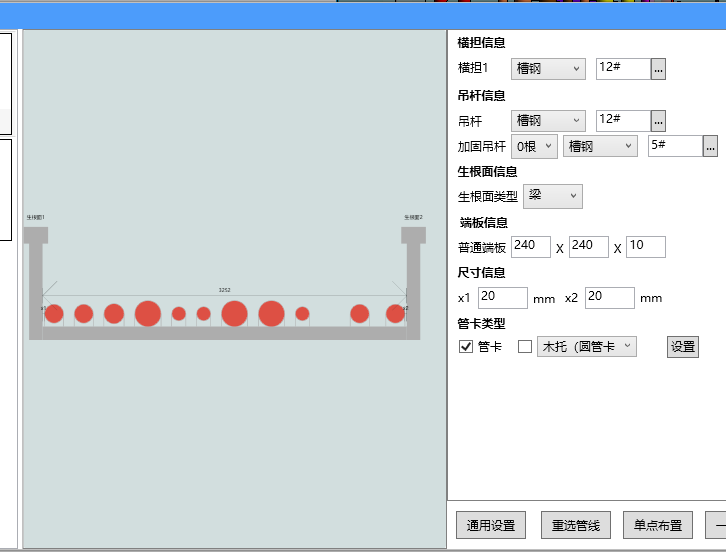

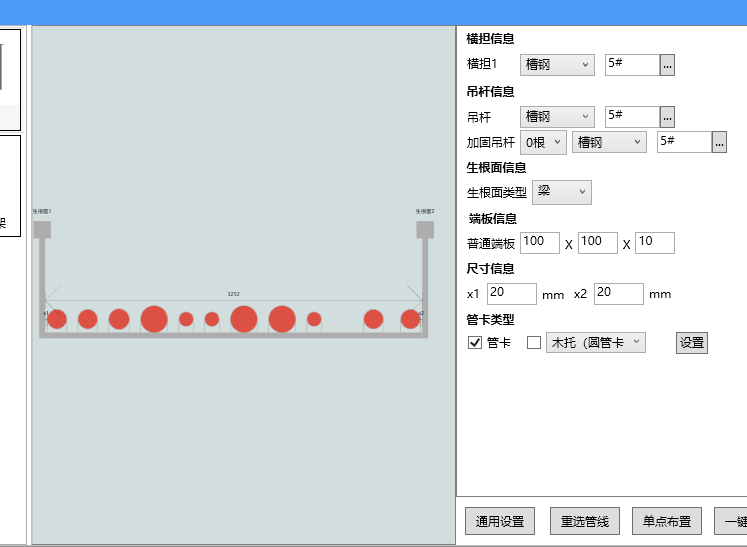

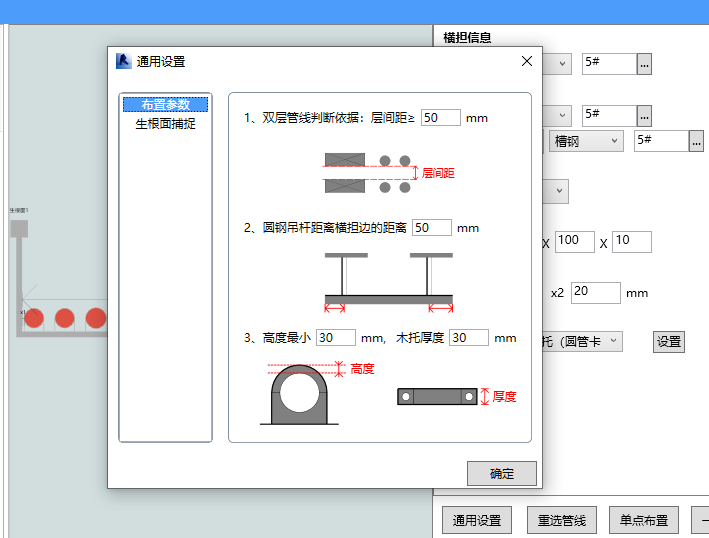

　　第三步：确定支吊架形式与使用材料，在机电深化-支吊架布置功能中选择需要布置支吊架的管线，按右键会弹出图1窗口，在这里我们可以选取支吊架的安装形式(门型、多层直角、三角、斜撑等)、横担的形式大小(槽钢、角钢、工字钢等)、吊杆的形式大小、支撑的形式大小等等。以上图模型为例我们选取了12#的槽钢横担，12#的槽钢吊杆，生根面选择梁，端板信息240*240*10两边尺寸为20mm，管卡类型选择管卡，最后成型效果便会如下图2中演示，图3中则是通用设置里的一些选项，1是多层管线控制其间距的距离，2是吊杆距横担边的距离，3是管卡与木托高度与厚度，还有生根面捕捉的相关设置，大家根据各自项目的要求自行选取，这里不再赘述，所有的设置与条件均设置好以后便可以进行支吊架的布置了。


　　第四步：支吊架的布置，首先不建议选择一键布置，一键布置出来的支吊架可能会存在大量问题，后续调整所花费的时间将会比你单点布置一根根布置下来的时间更长。而选择单点布置就可以根据管综情况自行选择需要布置的点位，根据规范每隔一段距离布置一根，遇梁尽量贴梁布置，遇到管线变动可选择重选管线，再次输入对应管线需要的各种信息，最终完成支吊架的布置。
