虹吸雨水系统介绍及BIM深化注意点

发布日期：2022-09-24 16:21:27

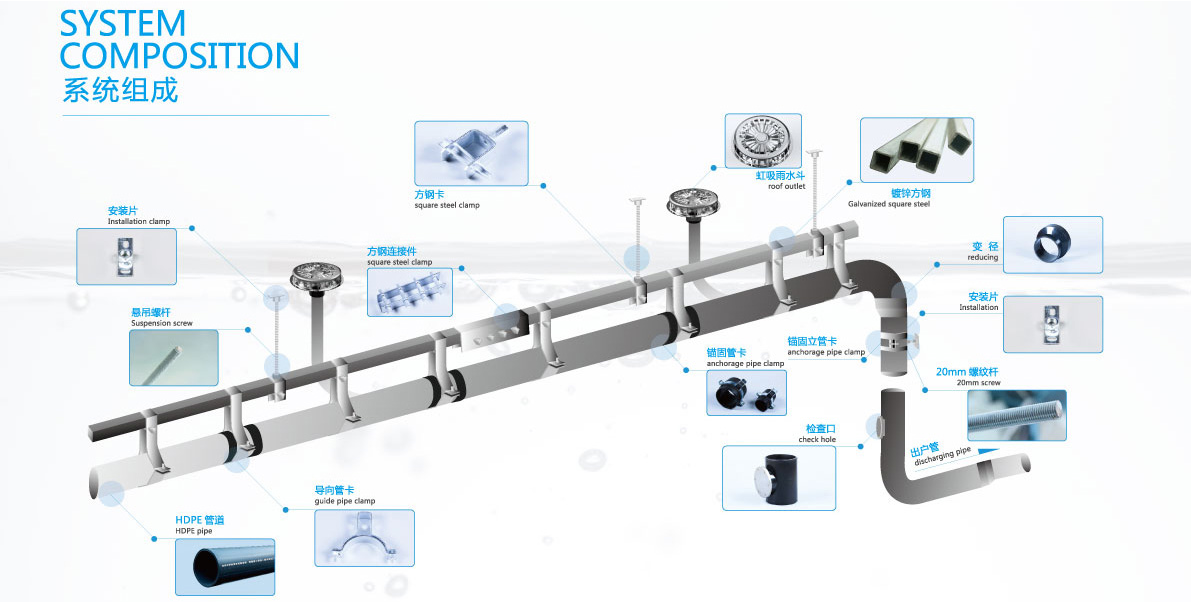

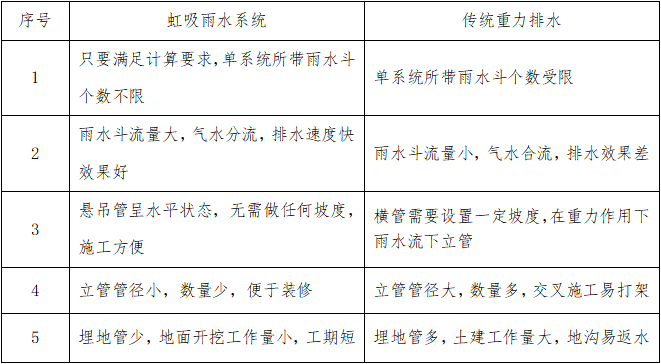

虹吸雨水系统由虹吸雨水斗、连接管、悬吊管、立管、排出管、配套管件和固定件组成。虹吸式雨水斗：用于虹吸式屋面雨水排水系统的雨水斗，它具有气水分离、防涡流等功能。连接管：虹吸式雨水斗至悬吊管间的连接短管。悬吊管：悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。溢流口：当降雨量超过系统设计排水能力时用来溢水的孔口或装置。固定件：用于固定水平管和立管的装置。过渡段：过渡段设置在系统的排出管上是水流流态由虹吸满管压力流向重力过渡的管段为虹吸式屋面雨水排水系统水力计算的终点。

一、虹吸雨水斗

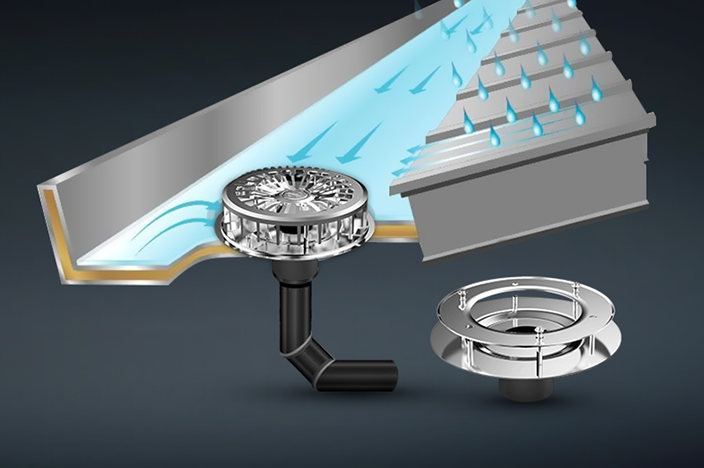

相比传统的重力雨水斗，虹吸雨水斗具有极强的反涡流功能，能很好的防止空气通过雨水斗入口处的水流带入整个系统，并在斗前水位升高到一定程度时，形成水封完全阻隔空气进入，并使雨水平稳地淹没泄流进入排水管。

根据屋面的不同，虹吸雨水斗安装也不同，主要分为钢天沟虹吸雨水斗安装和混凝土屋面虹吸雨水斗安装。方法如下图：

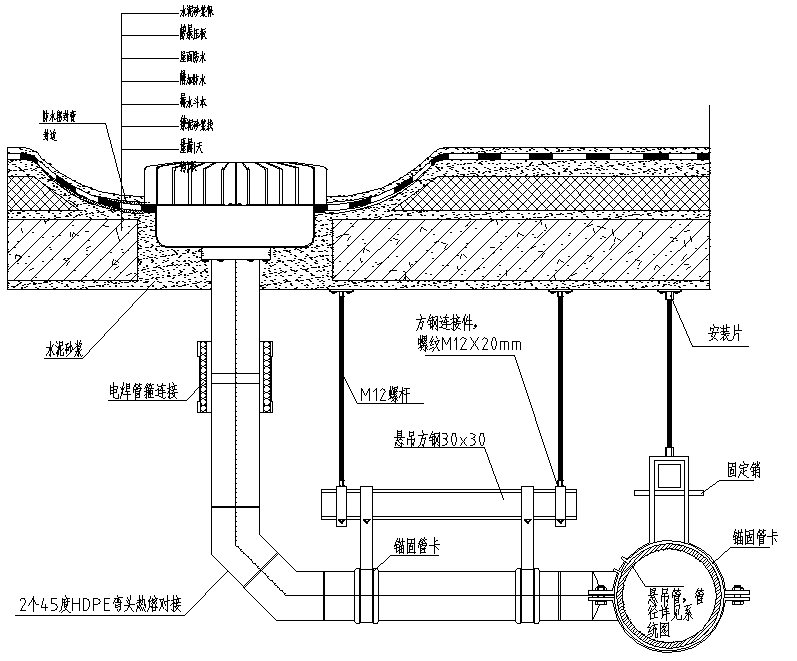

图1混凝土屋面虹吸雨水斗安装

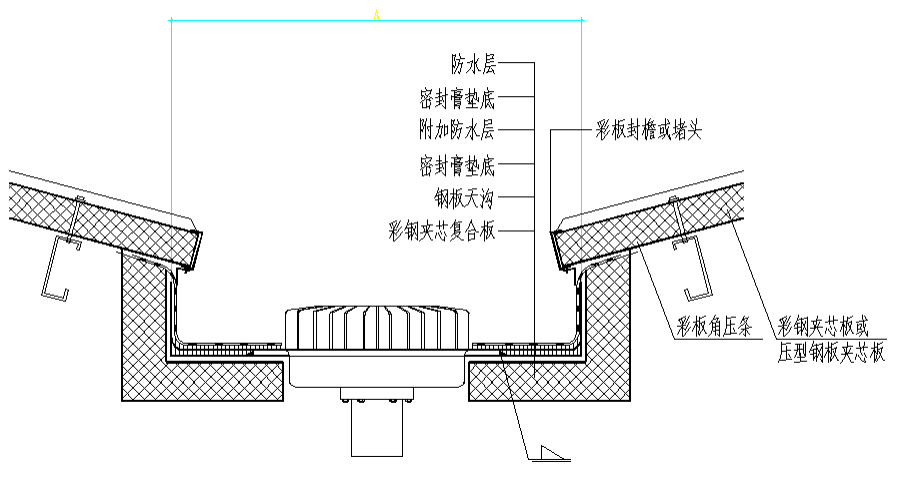

图2钢结构天沟虹吸雨水斗安装

二、管道系统安装

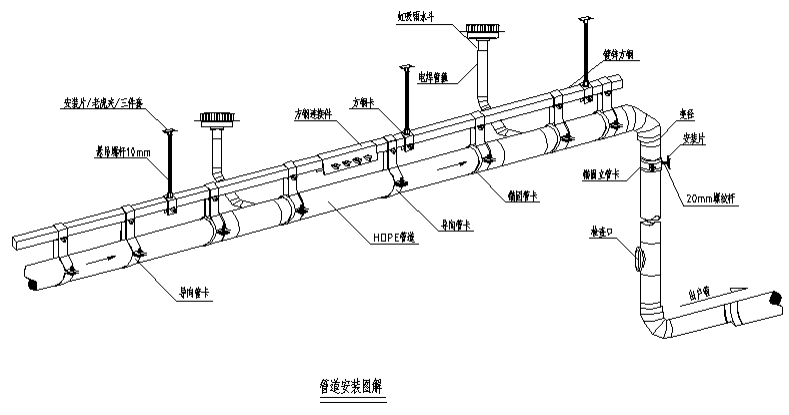

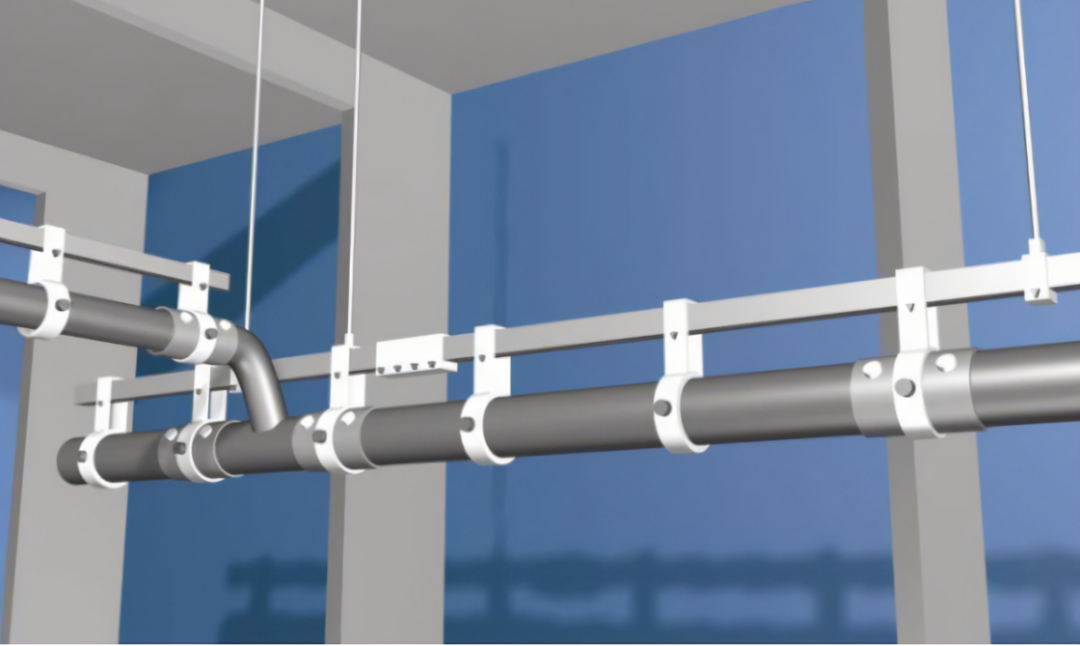

虹吸排水管道一般采用二次悬吊的安装方式，如下图。在实际安装过程中有一些注意事项：二次悬吊的安装方式适用于HDPE管道的安装；HDPE管道的连接宜采用热熔对焊连接或电熔连接，尽量避免采用法兰连接；严格按照规范要求安装锚固装置；虹吸排水系统都是通过准确计算的，严格按图施工，如有改动，必须经过二次计算。

三、BIM管综深化注意事项

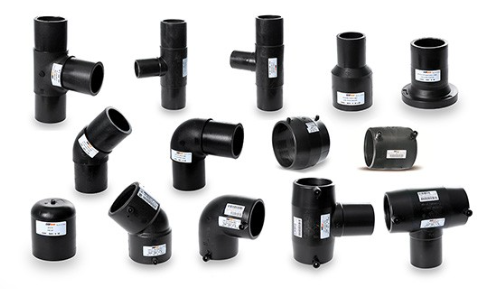

（1）虹吸雨水系统通常采用HDPE管道，连接方式宜采用热熔对焊连接或电熔连接。管道弯头的角度通常使用45度、90度。

（2）虹吸排水管道一般采用二次悬吊的安装方式，深化时注意方钢连接件的放置空间。通常虹吸雨水管道上方不平行放置其他机电管线。

（3）虹吸雨水斗与悬吊管的第一段竖向连接管，其长度不小于800-1000mm，具体长度由厂家深化、计算后给出，不同厂家的产品对此长度要求不同。此距离需严格控制，如要缩短必须与厂家沟通后更改，否则会对整个虹吸系统的排水效果产生影响。

（4）虹吸雨水系统是一个比较特殊的排水系统，在形成虹吸之后是压力流排水，但其在管综深化时，必须按照重力流管道进行深化排布，只能顺势下翻，不得有几字形拱弯。以防影响其虹吸效果的形成，达不到快速排清屋面积水的目的。
