“CUB”屋顶的BIM应用

发布日期：2022-10-26 17:30:41

一、CUB的含义

CUB是指工业中央动力厂房，主要是为各个生产厂房提供能源的场所，是整个厂区的中枢，由单层跨或多层跨组成。主要有以下几个系统：

1、冷却水系统

2、纯水系统

3、热回收系统

4、给水系统

5、废水处理系统

6、柴油发电系统

...

二、CUB屋顶的构成

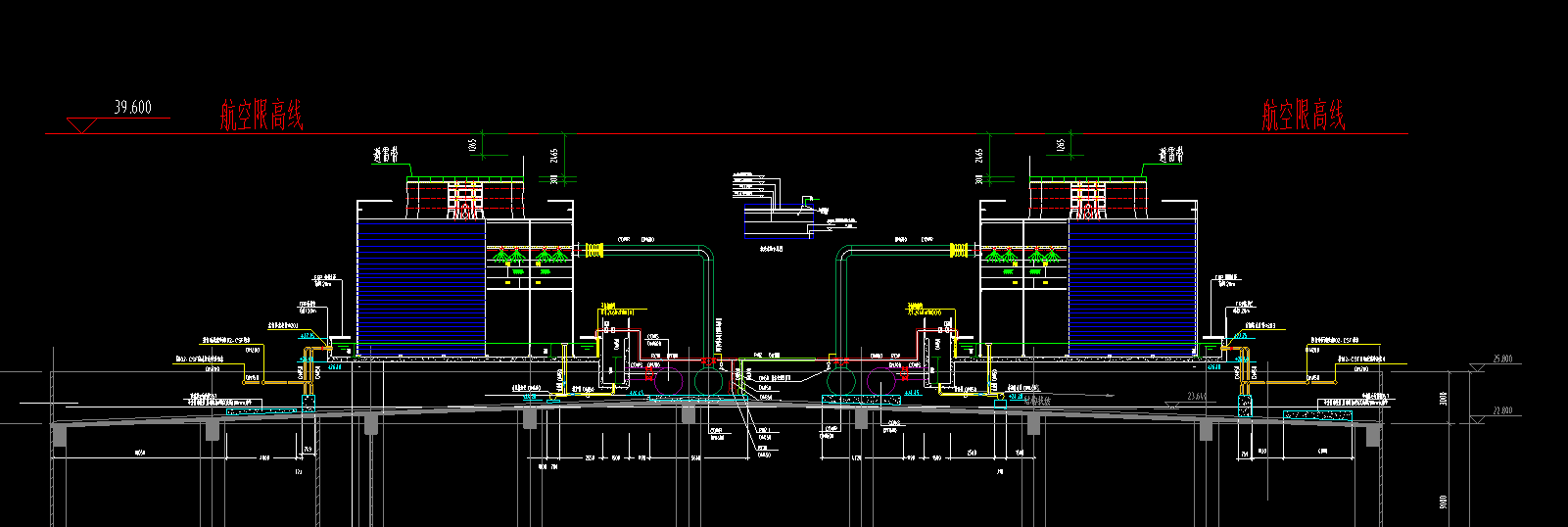

CUB屋顶是整个动力站散热的地方，一般只以冷却水系统为主，包含了冷却水池、冷却塔、冷却水管、补水管、砂滤器反冲洗系统以及排水系统等。在某项目中我们根据发包图纸确定系统并根据平面图及系统图进行建模：

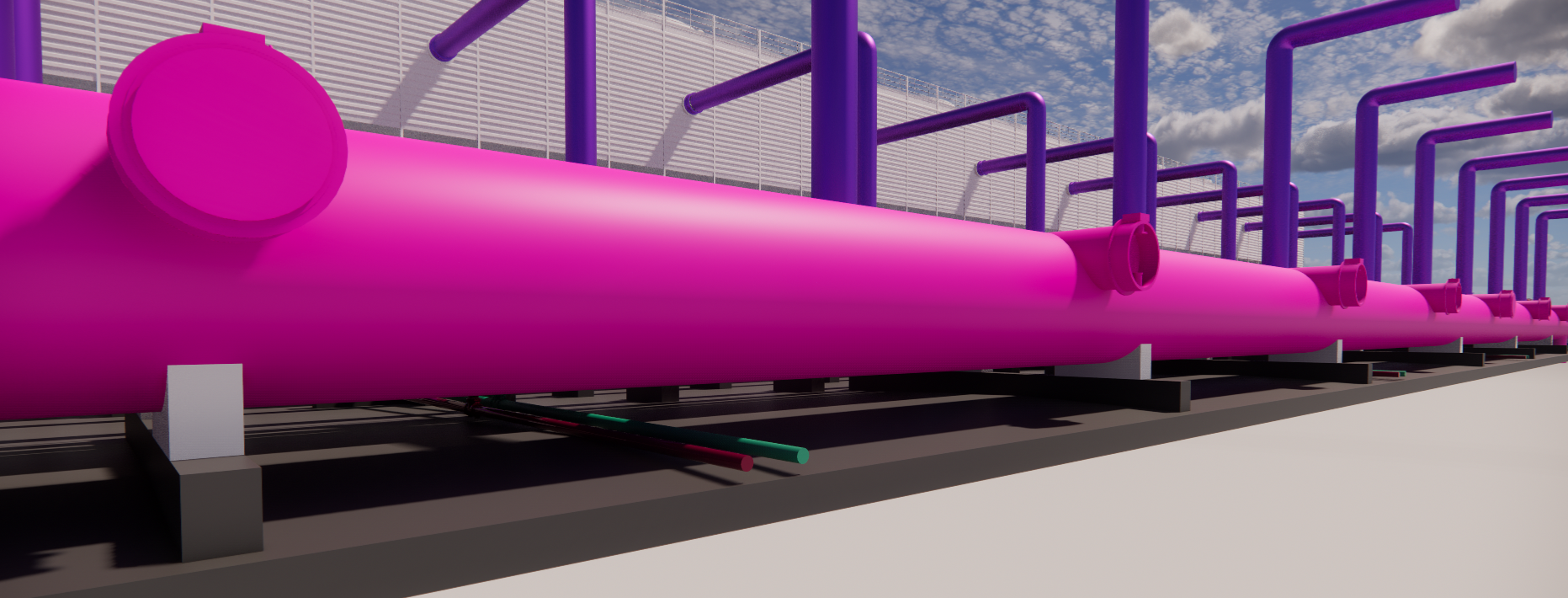

图1-1

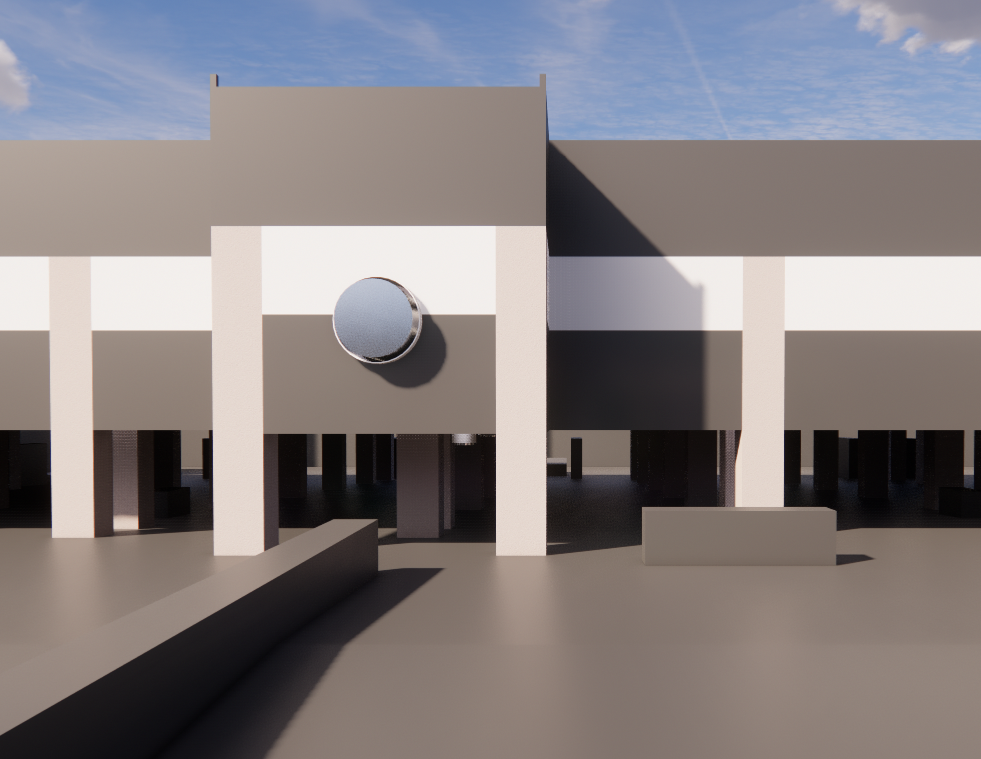

图1-2

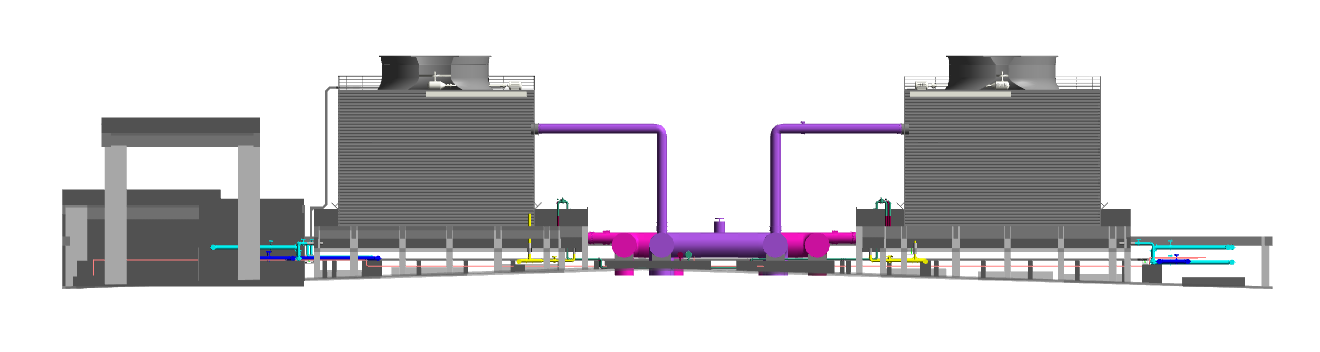

图1-3

三、实测实量

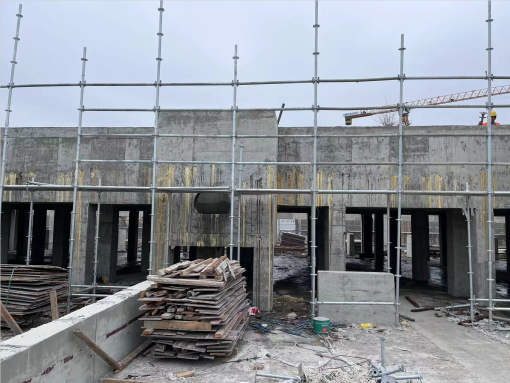

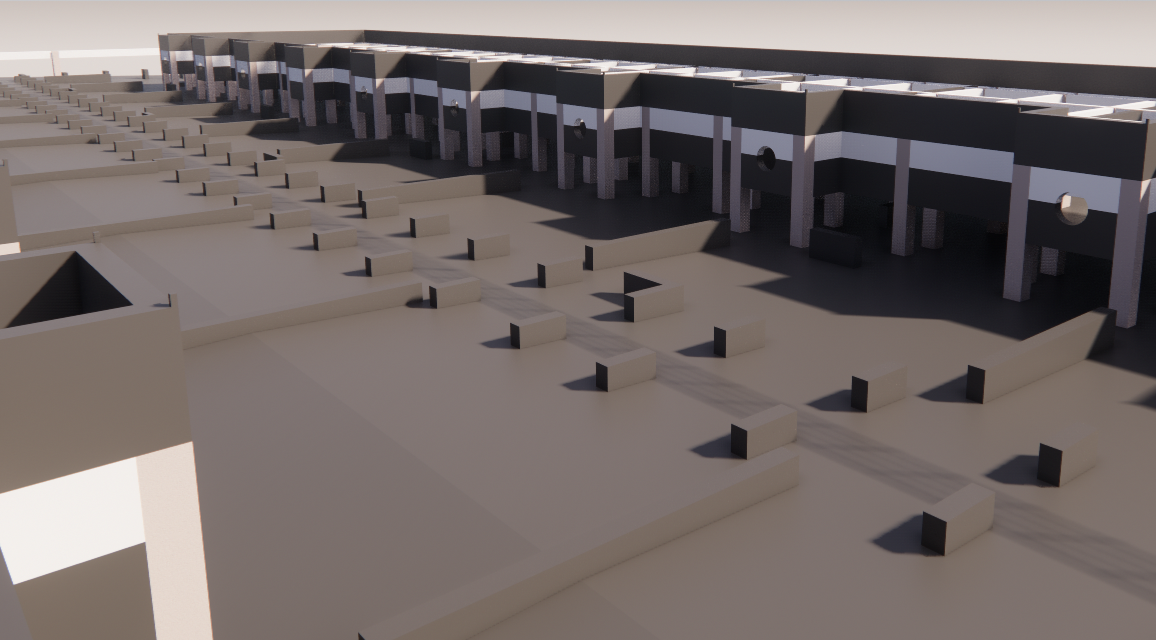

在根据图纸将模型建好后，我们现场工程师为了确定管道高度以及设备基础定位，我们将现场土建结构与模型进行比对，主要针对支墩高度、洞口高度、洞口底至支墩顶高度等。

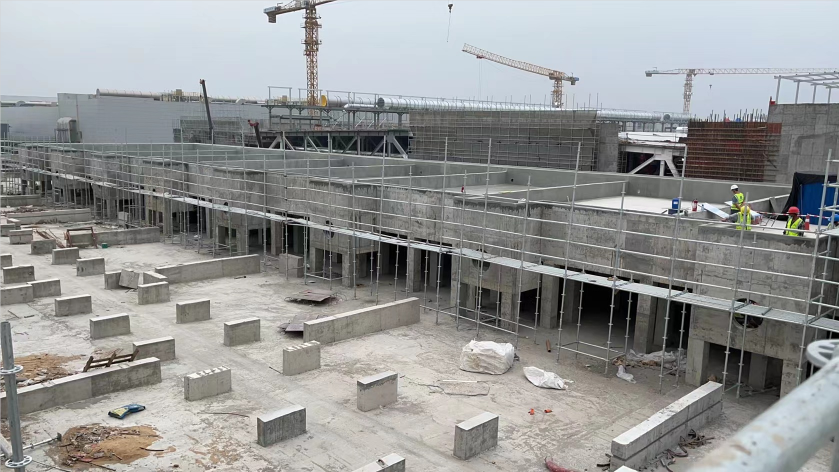

图2-1

图2-2

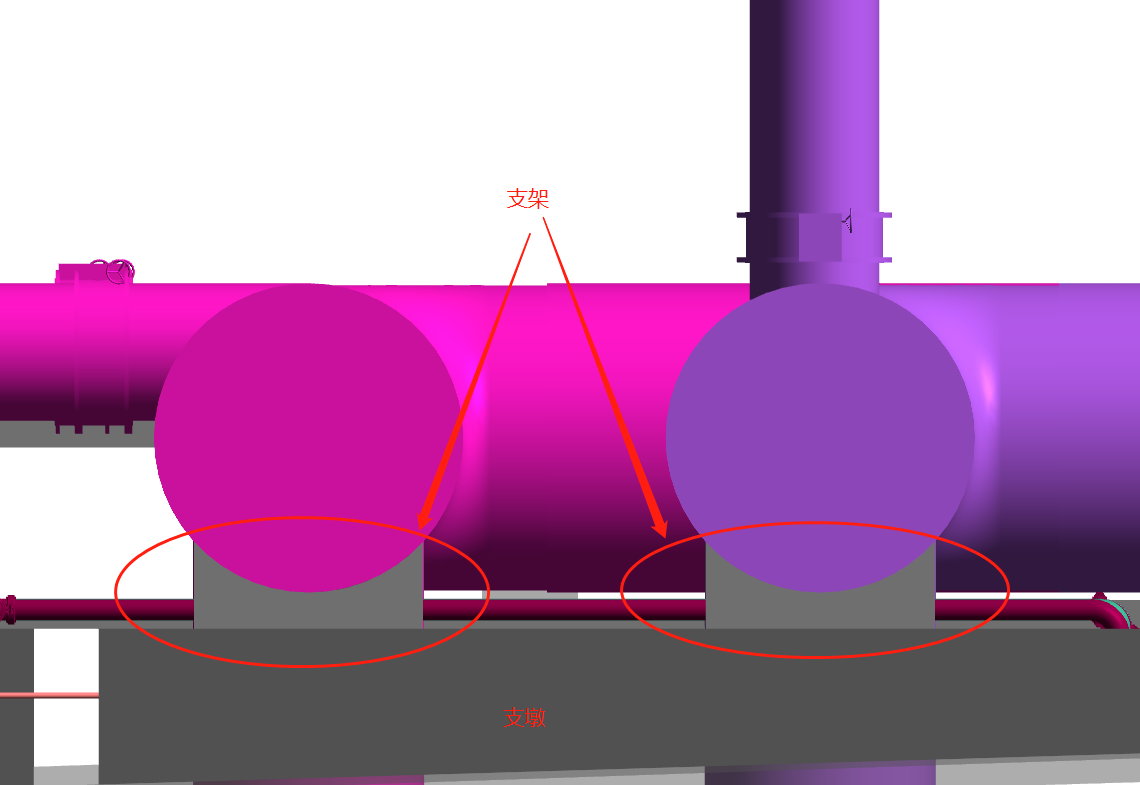

通过对现场设备基础高度以及管道洞口预留高度的实测对比，发现土建预留支墩高度存在高低不一致的问题，与BIM土建模型中存在20-30mm偏差，间接影响到后期管道安装，现根据偏差数据，利用BIM插件对管道进行支架设计，保证管道接口高度与结构预留洞口高度一致，提前解决了这一问题。

图2-3

四、管综优化

根据原发包图给的电气路由，主桥架从中间支墩上放置，次桥架从屋面向两边冷却水池上翻至冷却塔上方，我们发现末端桥架翻弯过多，需多次翻弯才能放至冷却塔电机，后期现场施工也会受到影响。

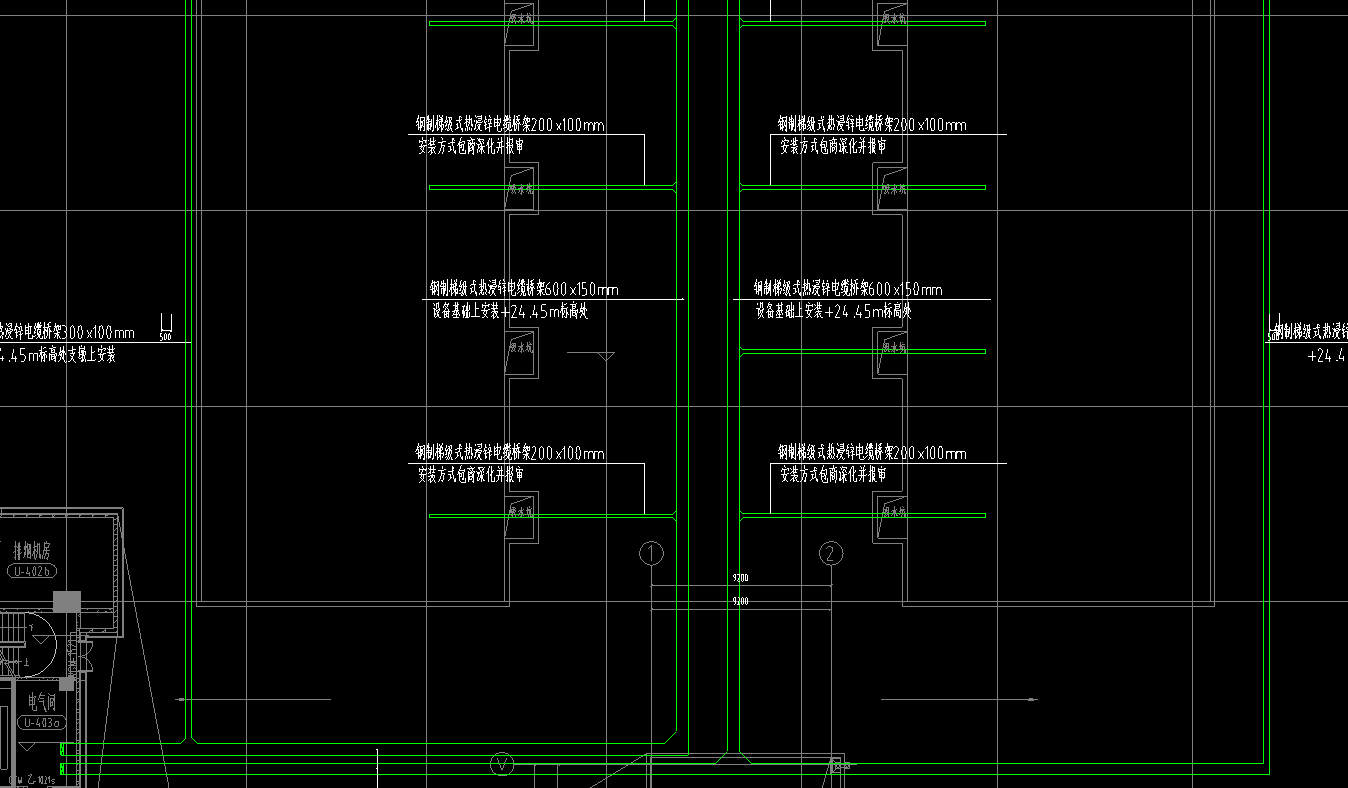

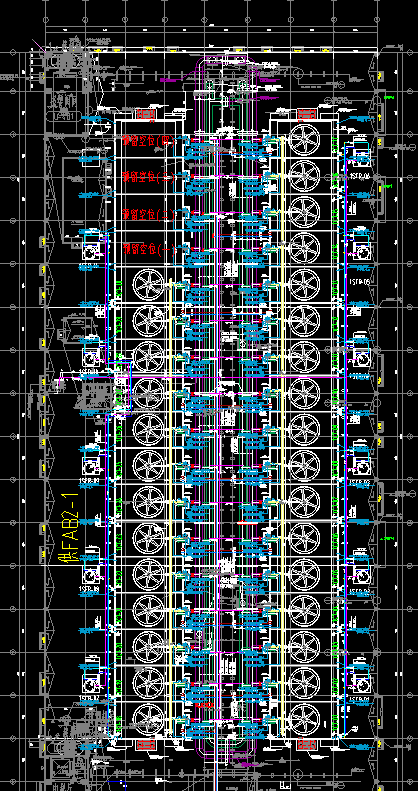

图3-1

现经BIM优化桥架路由，并与业主及总包单位确认，将主桥架路由深化至从冷却塔上方穿越，并提前与厂家沟通反馈，将冷却塔电机位置转动至桥架旁，节省桥架及电缆五百余米，共计八万余元。

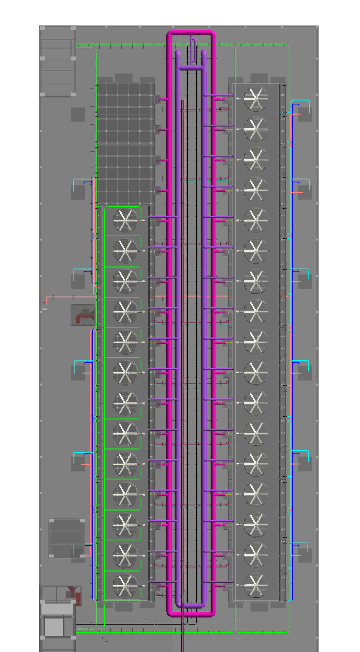

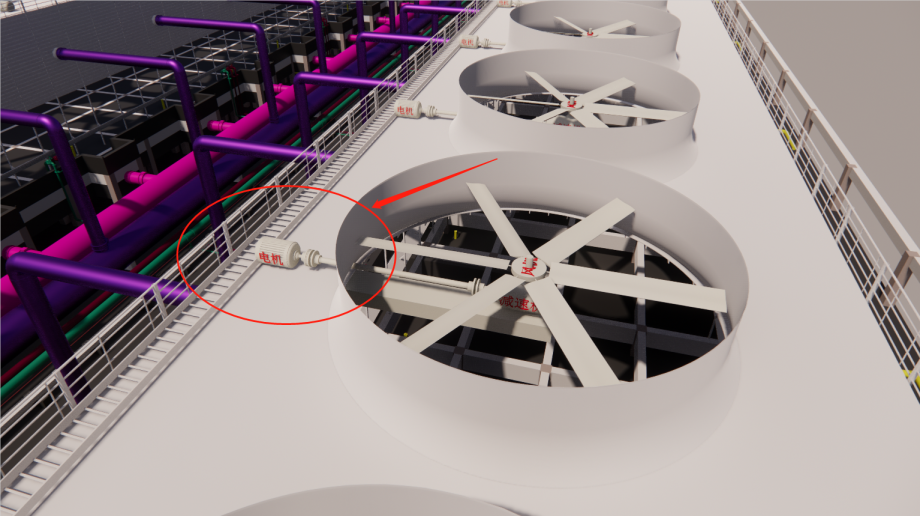

图3-2

五、总结

CUB屋顶系统优化主要以冷却水系统为主，我们在深化的同时一定要及时去现场对各个预留洞口的尺寸及高度、设备基础高度等进行实测并及时与模型进行比对，因为屋顶水管尺寸较大，后期改动成本较大，前期规避问题很重要。在优化时也需与现场工程师及时沟通，包括管件阀门尺寸、安装位置等尽量贴合实际，这样才是BIM深化的意义所在。
