　　在BIM的机电深化过程中，除了基本的管线综合方案的排布，出净高分析报告和综合平面布置图之外，机房的深化也很重要。在设计图中，一般只会表现设计的意图和功能，不会考虑很多施工的因素，在设计的二维图纸中很难去表现，各个专业的管线是否存在碰撞问题，特别是在管线繁多的区域，因此利用BIM技术进行机房深化能体现更大的优势和指导意义。

　　下面介绍下对于换热机房的机电深化的大致步骤：
       (1)梳理图纸;
       (2)各个专业建模;
       (3)管综深化;
       (4)配合出图。

        一、梳理图纸

　　梳理图纸主要是了解对机房的布局和空间，熟悉机房内的管线系统。将各专业图纸进行整合，初步判断机电管线按现有的空间和布局，是否有条件放置设备和管线，是否有施工操作空间、检修空间等。对一些特殊设备的放置位置、风口、设备维保空间等进行预先考虑。

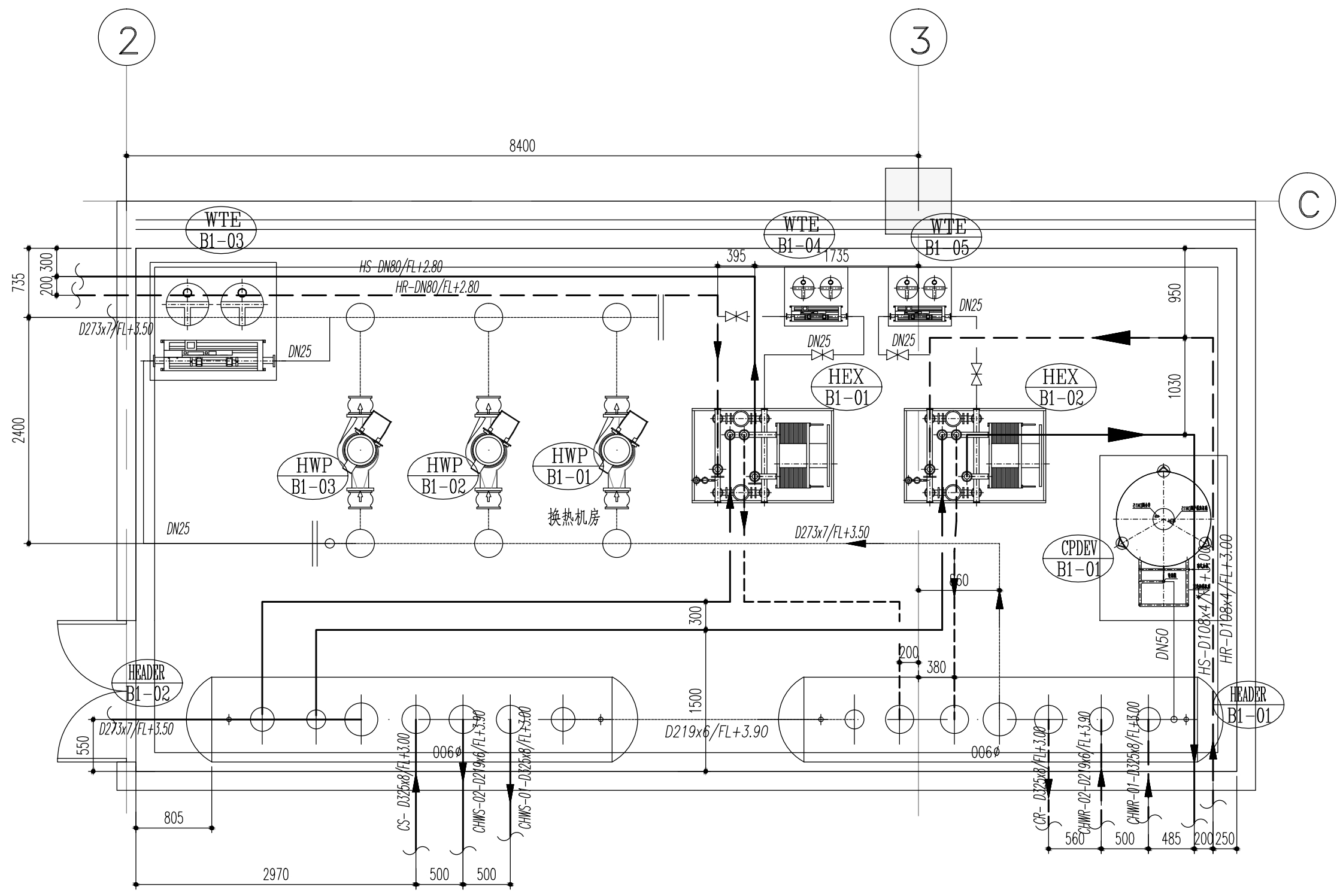

换热机房大样图

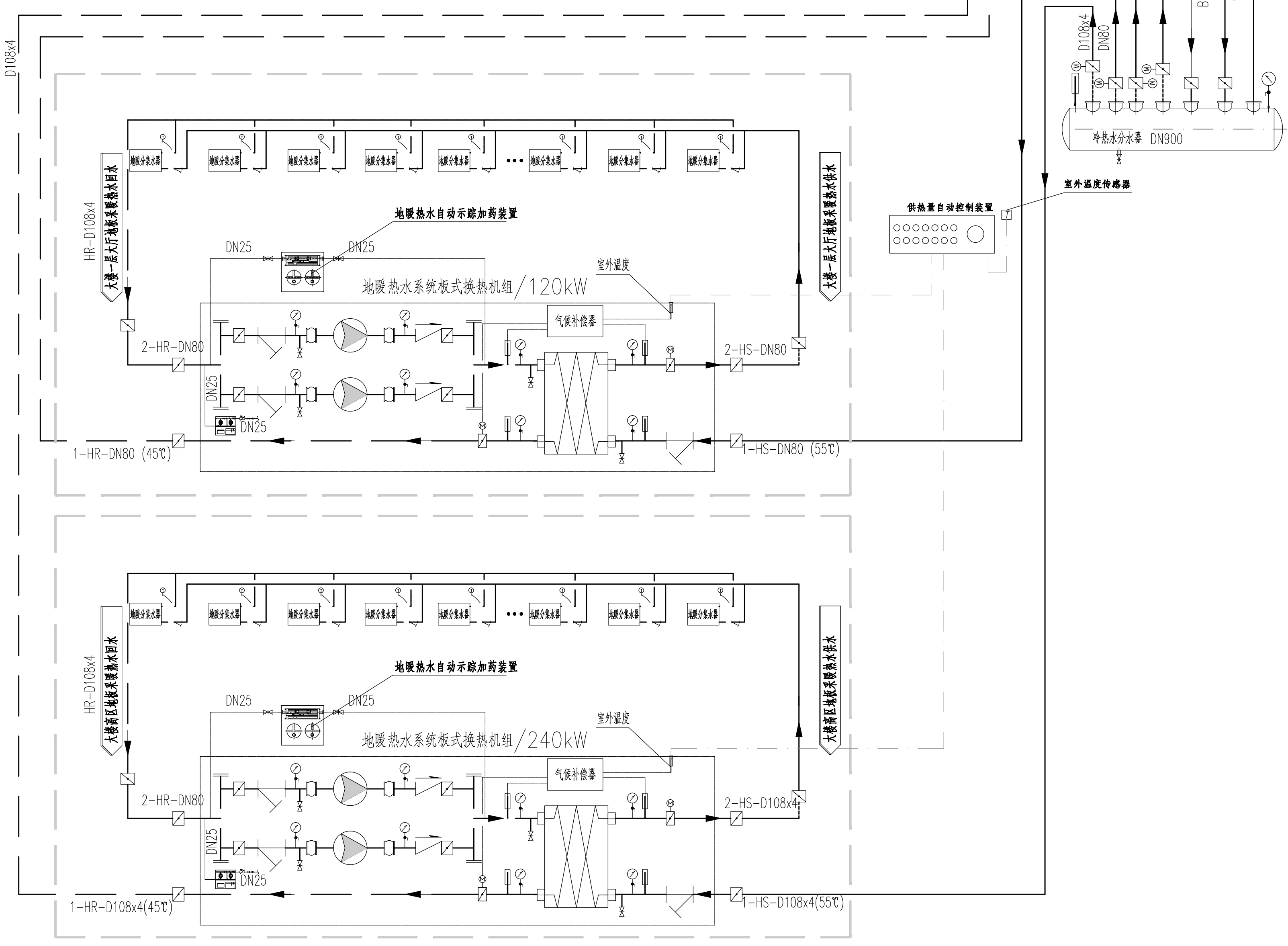

换热机房原理图


        二、各个专业建模

　　梳理各专业图纸，处理整合后，进行建模。其步骤和注意点如下：

　　1、先根据建筑结构图纸，确定机房范围；

　　2、根据设备定位及相关要求画出设备基础，然后在设备基础上放置设备，部分需要减震台座的设备，需要在放置设备的同时，放置减震台座；

　　3、设备放置完成后，根据机房平面布置图、系统图(原理图)、设备的工作原理，进行管道建模，将机房内设备按图纸连接起来形成系统；

　　4、然后进行风管、桥架等系统的建模；

　　5、各专业系统建模完成后，对各系统的管线附件、阀门仪表等进行添加。注意管线附件、阀门仪表族的大小要与施工现场实际购买的产品尺寸保持一致；

　　6、消防喷淋系统中的DN50以下支管和喷淋头可以先不建模，待机房管综深化完成后再进行布置，可对喷淋支管和末端进行整体考虑，可使其排布整齐、美观。


剖面图



 三、管综深化

　　管综深化是机房排布最重要的环节，在深化过程中需注意以下事项：

　　1、各专业管线系统在深化时，不能改变设计意图和功能，并且满足施工规范；

　　2、设备进出口管线上的阀门仪表是否有足够的安装空间；

　　3、管线上的阀门仪表是否有检修操作空间，是否满足日常巡查使用要求；

　　4、风口下方是否存在遮挡物；

　　5、机房内电气控制柜的布置，需考虑控制柜的桥架进线位置；

　　6、相同设备的管线连接方式、排布样式、阀门仪表的安装高度必须一致，确保其外观整齐一致、美观大方。

　　换热机房水管管道数量相对较多，尽量使主要的平行管线保持同一高度，统一支管的接管形式，减少不必要的翻弯，保证其布置的合理性、经济性。

　　机房内的管线尺寸较大且密集，对于其支吊架的设置也是一重点。待管线深化完成后，对排布好的管线，按照规范要求进行支吊架布置。需要对支吊架的样式、布置间距、钢材选型进行综合考虑，并对选用的支吊架进行受力计算，出计算书，确保支吊架选型安全有效、经济合理。



换热机房三维视图


        四、配合出图

　　管线深化完成后，需要对深化成果进行输出。对于施工而言，常以二维图纸为主要的沟通交流载体。根据机房深化模型，导出设备基础定位图、设备平面布置图、综合管线平面布置图、主要设备接驳图、综合剖面图及三维视图、支吊架平面布置图、支吊架加工剖面图及下料表等图纸，同时辅以三维图片、视频动画、实时虚拟仿真漫游等进行可视化交底，以确施工技术人员能够理解深化成果内容，确保现场施工落地执行。

水泵接驳剖面


　　机电设备机房其管线集中度高、空间小，利用BIM技术进行施工前深化是很有必要的。

　　能够预先判断机房排布，事前解决一些碰撞和空间不足问题，确保机房设备排布的整体性、合理性、经济性和美观度。也避免了施工过程中的一些因事前预估不足而产生的返工，从而节约了成本。机房作业面小，作业内容多，其施工周期一般较长，利用BIM技术可对机房施工进行合理安排，控制工期。对于部分受场地限制施工难度较大的，可采用场外预制，场内组装的方式，可大幅度减少现场施工操作时间。管综深化模型，在导出二维图纸指导施工，配合可视化交底方面，相对于传统的蓝图和技术交底有着不可比拟的优势。更能让现场施工技术人员理解图纸、指导施工、落地执行。
